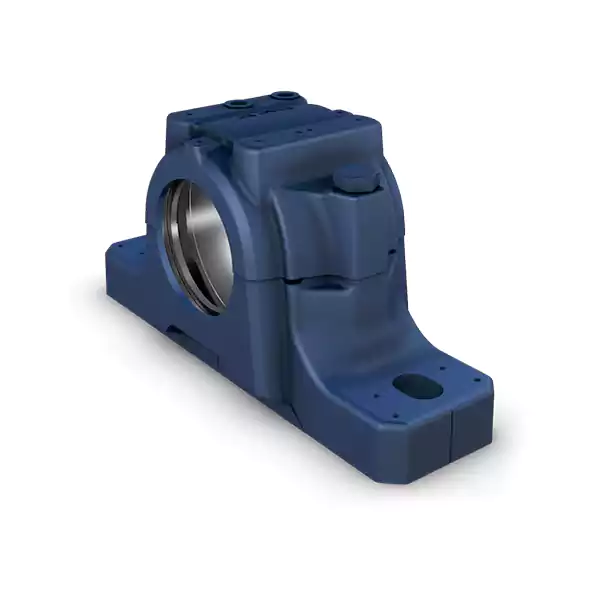

پوسته یاتاقان پایه‌دار SKF SNL 518-615، هوزینگ دو‌تکه چدنی برای نصب رولبرینگ‌های صنعتی است. این هوزینگ با نشیمنگاه بیرونی 160 میلی‌متری برای مجموعه‌ای شامل رولبرینگ 22218 K/EK و آستین آداپتور H 318 قابل استفاده است. توجه داشته باشید که کد SNL 518-615 به‌تنهایی پوسته یاتاقان را مشخص می‌کند؛ رولبرینگ، آستین، آب‌بندها و درپوش انتهایی را هنگام خرید جداگانه بررسی کنید.
برای اعلام قیمت روز تماس بگیرید یا پیام بگذارید.
| برند | SKF |
|---|---|
| کد فنی | SNL 518-615 |
| قطر نشیمنگاه رولبرینگ (Da) | 160 میلی متر |
| عرض نشیمنگاه (Ca) | 65 میلی متر |
| ارتفاع مرکز شفت (H1) | 100 میلی متر |
| فاصله مرکز سوراخ‌های پایه (J) | 290 میلی متر |
| طول کلی پایه (L) | 345 میلی متر |
| ارتفاع کلی (H) | 194 میلی متر |
| ابعاد دیگر بدنه | A: 140، A1: 100، H2: 35، Db: 102.5، N: 28، N1: 22 میلی‌متر |
| رولبرینگ قابل استفاده در ترکیب رایج | 22218 K یا 22218 EK |
| آستین مناسب برای شفت 80 میلی‌متری | H 318 |
SKF SNL 518-615 یک پوسته یاتاقان دو‌تکه از سری SNL است که برای پشتیبانی و نصب رولبرینگ در ماشین‌آلات صنعتی استفاده می‌شود. طراحی دو‌تکه، دسترسی به رولبرینگ را برای نصب، بازرسی و سرویس آسان‌تر می‌کند.
این محصول خودِ رولبرینگ نیست؛ بلکه محفظه‌ای است که رولبرینگ، آب‌بندها و متعلقات متناسب با نوع چیدمان داخل آن نصب می‌شوند.
یکی از ترکیب‌های رایج این هوزینگ، رولبرینگ 22218 K یا 22218 EK همراه با آستین آداپتور H 318 است. این ترکیب امکان نصب رولبرینگ با سوراخ مخروطی را روی شفت استوانه‌ای 80 میلی‌متری فراهم می‌کند. برای رولبرینگ 22218 EK/C3 نیز باید لقی موردنیاز تجهیز و نحوه نصب پیش از انتخاب نهایی بررسی شود.
نوع آب‌بندی باید متناسب با گردوغبار، رطوبت، دما و سرعت کار انتخاب شود. هوزینگ SNL 518-615 قابلیت استفاده با آب‌بندهای متناسب سری TSN را دارد. در صورت بسته‌بودن انتهای هوزینگ نیز ممکن است به درپوش انتهایی مناسب نیاز باشد. وجود این قطعات در بسته‌بندی را پیش از سفارش با فروشنده بررسی کنید.
پوسته یاتاقان SNL 518-615 در طراحی و تعمیر مجموعه‌های دوار صنعتی، از جمله فن‌ها، تجهیزات انتقال مواد، ماشین‌آلات تولیدی و سامانه‌های انتقال قدرت کاربرد دارد. تناسب نهایی آن به ابعاد شفت، نوع رولبرینگ، روش روانکاری و آرایش آب‌بندی بستگی دارد.
آیا SNL 518-615 خودِ رولبرینگ است؟
خیر؛ این کد مربوط به پوسته یا هوزینگ یاتاقان SKF است. رولبرینگ و متعلقات معمولاً جداگانه انتخاب یا تهیه می‌شوند.
چه رولبرینگی با SNL 518-615 استفاده می‌شود؟
یکی از ترکیب‌های معرفی‌شده برای این هوزینگ، رولبرینگ 22218 K/EK به‌همراه آستین H 318 است. نوع دقیق رولبرینگ را بر اساس شرایط کار انتخاب کنید.
آستین H 318 برای چه شفتی است؟
این آستین، رولبرینگ سوراخ‌مخروطی 22218 را برای نصب روی شفت استوانه‌ای 80 میلی‌متری آماده می‌کند.
یاتاقان دوپیچ UCP207J برند FYH ژاپن با قطر شفت ۳۵ میلی‌متر، مناسب نصب روی شفت‌های گرد و تجهیزات صنعتی است. این یاتاقان از نوع پایه‌دار ایستاده، دارای پوسته چدنی مقاوم، بلبرینگ داخلی خودتنظیم و قفل‌کننده پیچی است و برای تحمل بارهای شعاعی در نوار نقاله‌ها، ماشین‌آلات صنعتی، دستگاه‌های کشاورزی و خطوط تولید استفاده می‌شود.

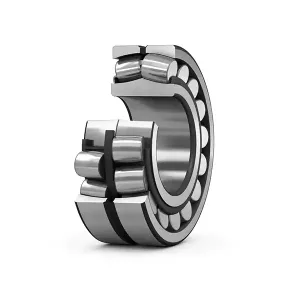

رولبرینگ بشکه‌ای SKF 22218 EK/C3 اورجینال، رولبرینگ دو ردیفه با سوراخ مخروطی و لقی داخلی بیشتر از استاندارد (C3) است. ابعاد آن 90×160×40 میلی‌متر بوده و برای تحمل بارهای شعاعی سنگین و بارهای محوری در هر دو جهت، در کنار جبران ناهم‌راستایی محدود شفت و محفظه طراحی شده است. برای نصب روی شفت استوانه‌ای 80 میلی‌متری می‌توان از آستین آداپتور H 318 استفاده کرد؛ آستین جداگانه تهیه می‌شود، مگر آنکه در مشخصا
